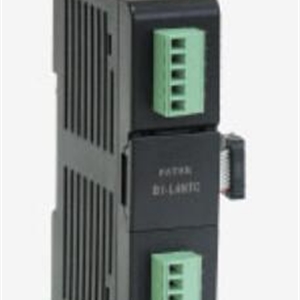

B1-L4NTC熱敏電阻模塊
- 商品貨號：
- 庫存情況：
- 1000件
- 上架時間：
- 2023/10/12 9:46:48
產品說明：
提供的4信道可變電阻體溫度量測模塊。
本模塊提供一參考電壓給由內部電阻與待測溫度可變電阻體構成的分壓電路。
當量測溫度改變時可變電阻體的阻值發生變化造成分壓電路的輸出電壓發生變化。
用戶可依據范本的內部阻值以及待測溫度可變電阻體的特性由實際讀取的 A/D 值計算出待測的溫度值。
B1-L4NTC：
4通道12Bit熱敏電阻溫度輸入模塊(100Ω～100KΩ)
型號規格一覽表
|
規格 型號 |
B1－L4NTC |
|
功能 |
4通道12Bit熱敏電阻溫度輸入模塊(100Ω～100KΩ) |
|
接線機構 |
3.8mm歐式固定端子臺 |
|
外形尺寸(寬×高×深) |
25×90×54.8mm |
環境規格參數
|
項 目 |
規格 |
備注 |
|
|
工作外圍溫度 |
密閉設備 |
5℃～40℃ |
永久性的安裝 |
|
開放設備 |
5℃～55℃ |
||
|
儲存溫度 |
-25℃～+70℃ |
||
|
相對濕度(不結露，RH2) |
5%～95% |
||
|
污染等級 |
Degree II |
||
|
抗腐蝕性 |
依據IEC68標準 |
||
|
海拔高度 |
≤2000M |
||
|
耐振動 |
使用DIN RAIL固定 |
0.5G，3軸方向各2小時 |
|
|
螺絲固定 |
2G，3軸方向各2小時 |
||
|
耐沖擊 |
10G，3軸方向各3次 |
||
|
耐噪聲 |
1500Vp-p，脈寬1us |
||
|
耐電壓 |
1500VAC，1分鐘 |
L,N對任一端子 |
|
