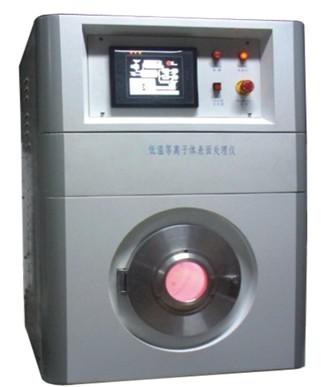

一、設備簡介
1、特點：
一鍵式操作，使用方便；
   腔體容積大，處理樣品數量多；
   離子濃度高，效率高；
   結構緊湊，經濟使用；
放電均勻，裝卸料方便；
   微機自動控制，操作方便；
高性能參數控制元件，參數控制精度高，重復性好。
2、應用：
    表面清洗：如粘結前、錫焊前或電鍍前的表面處理；
   表面活化：如生物材料的表面修飾，印刷前、上漆前或粘結前的表面處理；
   表面刻蝕：如硅的微細加工、聚四氟乙烯件表面刻蝕處理；
   表面接枝：如材料表面特定基團的產生和表面活化的固定，避免時效性；
   表面沉積：如疏水性或親水性層等的離子體聚合沉積。

二、系統架構
主要產品功能規格
（1）控制器：永宏FBs-20MA主機，12點DI，8點DO，繼電器輸出；FBS-B2A1D、FBS—4A2D；
（2）比例閥：PLC通過0-5V模擬量控制比例閥的開始量；
（3）真空計：儀表測出真空度同時輸出0—5V的非線性模擬量。
（4）人機界面：通過RS232以永宏協議與永宏P(guān)LC進行通信。

系統結構：
核心部分，永宏P(guān)LC作為控制器，承擔著信號采集、處理，輸出的任務；

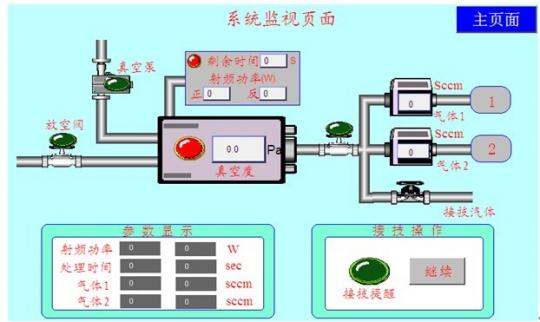

上位部分，人機介面通過port0與PLC通訊，可對設備進行操及工作參數的調整，同時監控當前狀況；
下位部分，主要是通過PLC輸控制真空電機的啟動停止，同時通過模擬量輸出來控制比例閥的開始量，通過模擬量輸入來采集真空度、進氣流量。

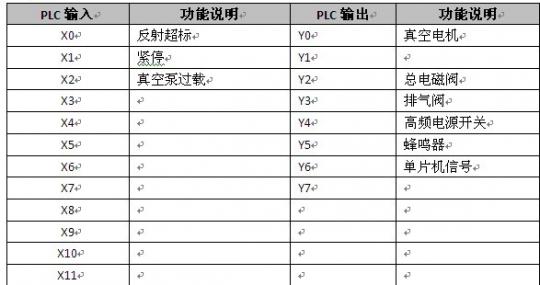

I/O配置

三、工作流程

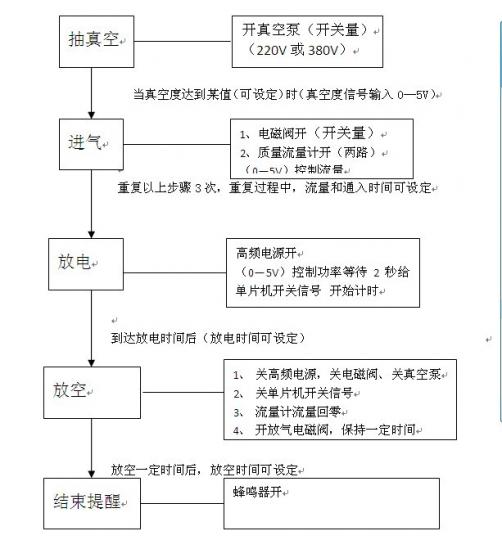

1、一遍處理程序：
在觸摸屏上設定：處理功率、進氣流量（兩路）、處理時間三個參數。

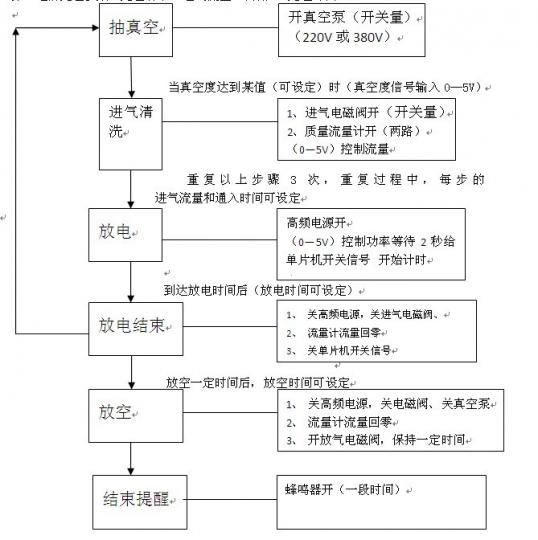

2、兩遍處理程序：
在觸摸屏上分別設定：
第一遍的處理參數：處理功率、進氣流量（兩路）、處理時間。
第一遍的處理參數：處理功率、進氣流量（兩路）、處理時間。

注：清洗參數與進氣參數不一樣。

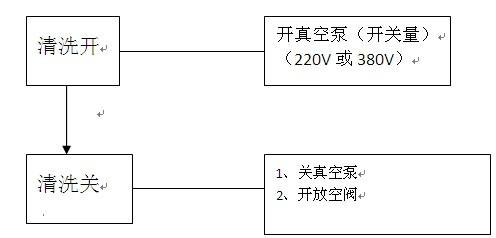

3、接枝管路清洗
在觸摸屏上選擇：“接枝管路清洗功能”，顯示清洗進行的時間

四、結束語
永宏P(guān)LC以它的高精度、高穩定性及超高的性價比，使其在實驗設備中得
到廣泛的應用；此低溫等離子體處理儀使用永宏P(guān)LC作為控制核心，使其穩定性及控制放電功率方面的精度有大大的提高。

作者：王遠東
