依時序延時輸出( 3臺電機的啟動)

2015-6-30 10:10:22 人評論 次瀏覽 分類:永宏應用案例

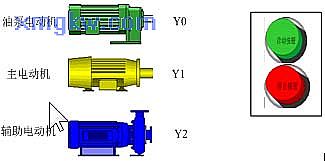

【控制需求】啟動按鈕 X0被按下,油泵電動機立即啟動,延時 10秒后主電動機啟動,再延時 5秒后輔助電動機啟動;按下停止按鈕,所有電機立刻停止運行。

【元件說明】
PLC 軟元件 控制說明
X0 啟動按鈕:按下時 X0狀態為 ON
X1 停止按鈕:按下時 X1狀態為 ON
T0 延時接通 10s定時器,時基為 10ms
T1 延時接通 5秒定時器,時基為 10ms
Y0 油泵啟動輸出信號
Y1 主電動機啟動輸出信號
Y2 輔助電機啟動輸出信號

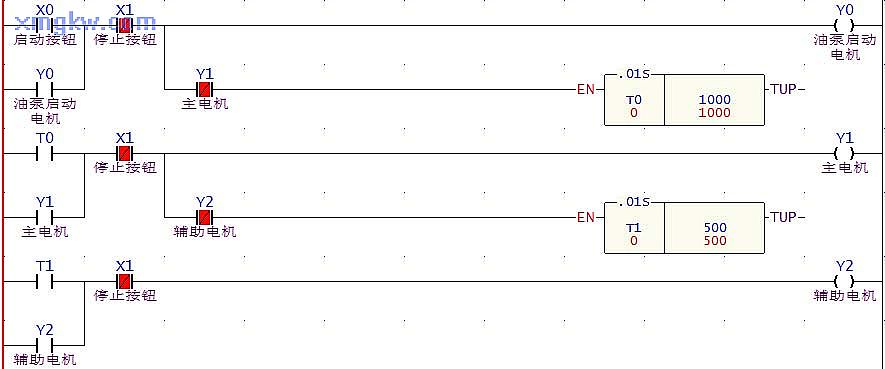

【控制程序】

【程序說明】
1. 啟動按鈕 X0由 OFF→ON動作時,X0的常開觸點導通,所以 Y0導通并自保,油泵電機立即啟動給潤滑系統供油;同時 T0指令被觸發開始計時,當達到 10秒的預設時間時 T0線圈被觸發為 ON,T0常開觸點導通為 ON狀態。
范堤商貿 (上海)有限公司 Page: 21 V 1.0
  1. T0常開觸點導通為 ON狀態時,Y1導通并自保,主電機被啟動, T0定時器觸發電路被關斷,同時 T1指令被觸發開始計時,當達到 5秒的預設時間時 T1線圈被觸發為 ON,T1常開觸點導通為 ON狀態。
  2. T1常開接點 ON時,Y2導通并自保,輔助電機被啟動, T1定時器觸發電路被關斷。
  3. X1由 OFF→ON動作時, X1的常閉觸點被關斷, Y0、Y1、Y2被關斷,油泵電機,主電機,輔助電機全部都停止運行。
