液體混合自動控制系統

2015-6-30 10:30:13 人評論 次瀏覽 分類：永宏應用案例

【控制要求】

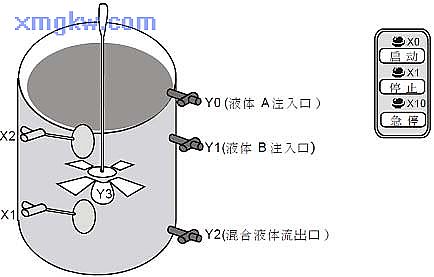

1. 按下 START按鈕后，自動依序向容器注入 A、B 兩種液體，到達規定的注入量后，攪拌機自動對混合液體進行攪拌 2分鐘，攪拌均勻后打開閥門讓混合液體從流出口流出。
2.等待 1分鐘后，混合液流盡，流出口自動關閉?！窘M件說明】
PLC 元件 控制說明
X0 啟動按鈕：按下時， X0狀態為 ON
X1 低水位浮標傳感器：水位到達該處時， X1為 ON
X2 高水位浮標傳感器：水位到達該處時， X2為 ON
X10 急停按鈕：按下時， X10狀態為 ON
T0 計時 120秒定時器，時基為 10ms的定時器
T1 計時 60秒定時器，時基為 10ms的定時器
Y0 液體 A流入閥門
Y1 液體 B流入閥門
Y2 混合夜流出閥門
Y3 攪拌電機
【程序說明】

【程序說明】

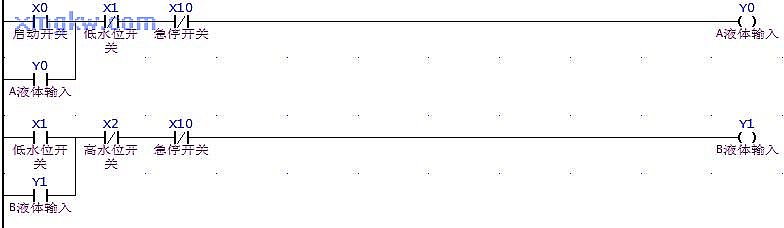

  1. X0=ON，Y0=ON 并自保，閥門打開注入液體 A，直到碰到低水位浮標傳感器后停止液體 A 注入。
  2. 碰到低水位浮標傳感器后， X1由 OFF→ON動作， Y1=ON并自保持，直到碰到高水位浮標傳感器后停止液體 B注入。

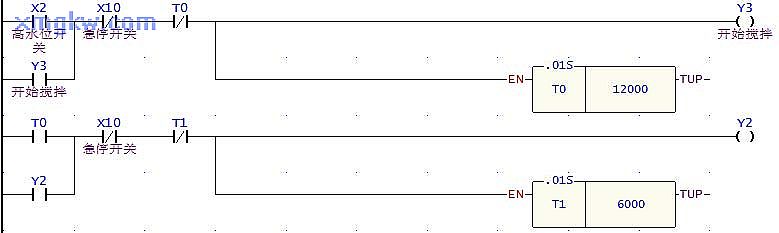

  3. 碰到低水位浮標傳感器后， X2=ON，Y3=ON，攪拌電機開始工作，同時定時器 T0開始計時， 120秒后，T0=ON，Y3被關斷，攪拌電機停止工作， Y2=ON并自保，混合液體開始流出。
  4. 4. Y2=ON后，定時器 T1開始執行，到達預設值 60秒后， T1=ON，Y2被關斷，混合液體停止流出。
  5. 當系統出現故障時，按下急停按鈕， X10=ON，其常閉接點關斷，所有輸出均被關斷，系統停止工作。
