一般定時器實現累計型功能

2015-6-30 10:32:04 人評論 次瀏覽 分類：永宏應用案例

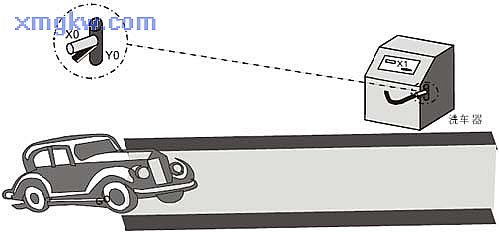

【控制要求】
不論洗車器的噴水閘有幾次暫時中斷噴水，保證顧客得到完整的 5分鐘洗車時間【元件說明】
PLC 元件 控制說明
X0 檢測硬幣光電：當有硬幣投入時， X0為ON
X1 噴水器閥門：當用力握時開關 X1為ON
M1 一個掃描周期的脈沖
T50 定時器，時基為 100ms
D0 數據存儲器，記錄時間
Y0 噴水閥門

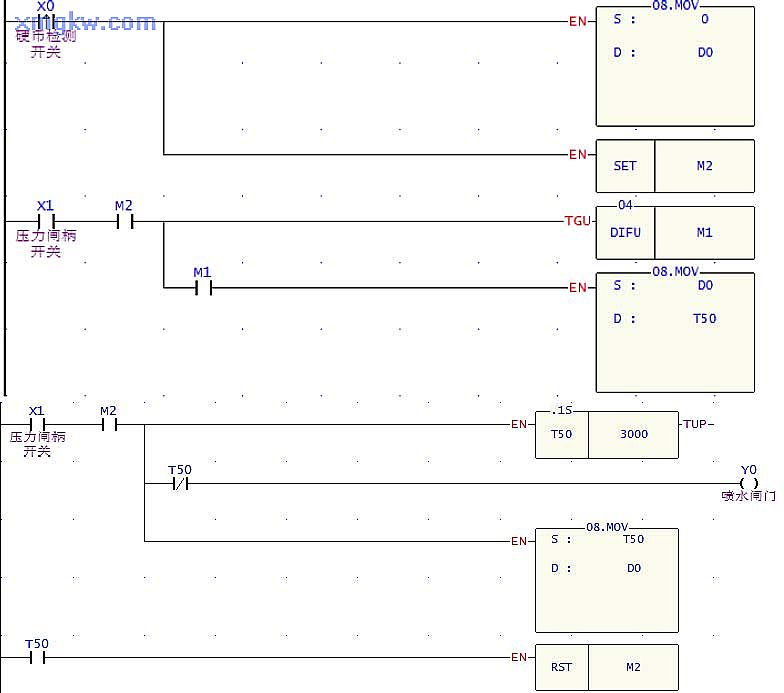

【控制程序】

【程序說明】
  1. 顧客投入適當?shù)挠矌藕螅?X0=ON，將保存 T50時間值的 D0中數值清零并將 M2置1。
  2. 顧客投錢后握住噴水器開關柄， X1=ON，DIFU指令被執行， M1接通一個掃描周期，先使 T50清零，使T50從零開始計時 5 分鐘(T50=3000)，此時， Y0=ON，允許水打開噴出閥。
  3. 如果噴水器閘柄開關放開，定時器停止計時，當前噴水的時間被保存，暫時中斷噴水。
  4. 當再次按下噴水器閘柄，定時器會從上次保存的時間開始繼續計時。這是因為 T50在運行時， T50的現在值被傳送到 D0保存，而下次啟動時， D0的數值被傳到 T50中，作為 T50的現在值。因此， T50將從停止的地方繼續運行。這樣即使洗車過程有幾次中斷，可以保證顧客得到完整的 5分鐘洗車時間。
  5. 5分鐘時將 M2清零，在沒投錢的情況下壓 X1沒水噴出。

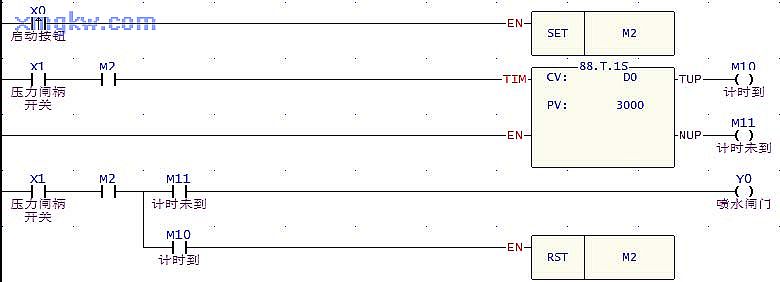

附：若用累計型定時器，控制程式如下：

【說明】 FUN87、88、89分別是時基為 10ms、100ms、1000ms的累積型定時器，其當前計時值裝置可為 D、R緩存器，需注意， “EN”=1時，為累積型定時器， “EN”=0時，為一般型定時器。
